1. Εισαγωγή
Στο κύμα της σύγχρονης επιστημονικής και τεχνολογικής ανάπτυξης, οι φωτοδίοδοι, ως σημαντική οπτοηλεκτρονική συσκευή, χρησιμοποιούνται ευρέως σε διάφορους επιστημονικούς και τεχνολογικούς τομείς λόγω των μοναδικών χαρακτηριστικών φωτοηλεκτρικής μετατροπής τους. Οι φωτοδίοδοι διαδραματίζουν απαραίτητο ρόλο στη φωτοηλεκτρική μετατροπή, τον φωτοηλεκτρικό έλεγχο, την φωτοηλεκτρική ανίχνευση και άλλα πεδία με την υψηλή ευαισθησία, τη γρήγορη απόκριση και το ευρύ φάσμα μήκους κύματος απόκρισης.
2. Βασικές αρχές

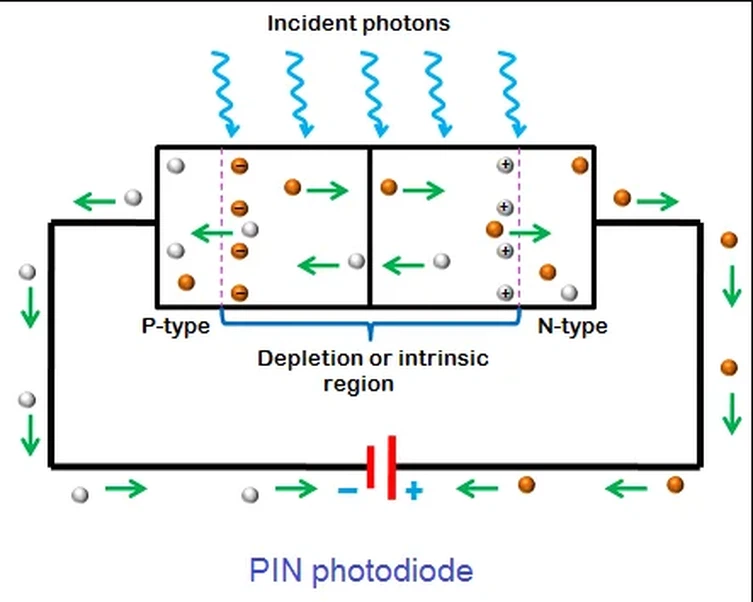

Η αρχή λειτουργίας των φωτοδιόδων βασίζεται στο φωτοηλεκτρικό φαινόμενο. Όταν το φως ακτινοβολείται στη διασταύρωση PN της φωτοδιόδου, τα φωτόνια αλληλεπιδρούν με τα ηλεκτρόνια του υλικού, αναγκάζοντας τα ηλεκτρόνια να πηδούν από τη ζώνη σθένους στη ζώνη αγωγιμότητας, δημιουργώντας ζεύγη ηλεκτρονίων-οπών. Αυτά τα ζεύγη ηλεκτρονίων-οπών παράγουν ρεύμα υπό τη δράση του ηλεκτρικού πεδίου, πραγματοποιώντας έτσι τη μετατροπή της φωτεινής ενέργειας σε ηλεκτρική ενέργεια. Αυτή η απόδοση μετατροπής της φωτοδιόδου σχετίζεται στενά με το μήκος κύματος, την ένταση και τις ιδιότητες του υλικού του προσπίπτοντος φωτός
Η βασική δομή της φωτοδιόδου περιλαμβάνει μια σύνδεση PN, ένα εξωτερικό καλώδιο και ένα κέλυφος. Μεταξύ αυτών, η διασταύρωση PN είναι το κεντρικό τμήμα της φωτοδιόδου, η οποία είναι υπεύθυνη για την πραγματοποίηση της φωτοηλεκτρικής μετατροπής. Το εξωτερικό καλώδιο χρησιμοποιείται για τη σύνδεση του εξωτερικού κυκλώματος για την εξαγωγή του παραγόμενου ρεύματος. Το κέλυφος χρησιμοποιείται για την προστασία της εσωτερικής δομής της φωτοδιόδου από την επίδραση του εξωτερικού περιβάλλοντος. Τα υλικά των φωτοδιόδων είναι συνήθως ημιαγωγικά υλικά όπως το πυρίτιο, το βανάδιο και το αρσενίδιο του γαλλίου. Αυτά τα υλικά έχουν διαφορετικές δομές ζωνών και οπτικές ιδιότητες και είναι κατάλληλα για απορρόφηση φωτός σε διαφορετικές ζώνες. Σύμφωνα με διαφορετικά υλικά, οι φωτοδίοδοι μπορούν να χωριστούν σε φωτοδίοδοι πυριτίου, φωτοδίοδοι γερμανίου, φωτοδίοδοι φωσφιδικού αρσενιδίου του ινδίου, κ.λπ. Οι παράμετροι απόδοσης των φωτοδιόδων διαφορετικών υλικών, όπως το εύρος μήκους κύματος απόκρισης και η ευαισθησία στο φως είναι διαφορετικές.
4. Παράμετροι απόδοσης
Οι παράμετροι απόδοσης των φωτοδιόδων περιλαμβάνουν κυρίως φωτορεύμα, σκοτεινό ρεύμα, ταχύτητα απόκρισης, απόκριση συχνότητας, ευαισθησία και ισοδύναμη ισχύ θορύβου. Το φωτορεύμα αναφέρεται στο ρεύμα που παράγεται υπό συνθήκες φωτισμού. Το σκοτεινό ρεύμα είναι το ρεύμα που παράγεται χωρίς συνθήκες φωτισμού. Η ταχύτητα απόκρισης και η απόκριση συχνότητας περιγράφουν την ικανότητα απόκρισης των φωτοδιόδων σε φωτεινά σήματα. η ευαισθησία χαρακτηρίζει την ικανότητα ανίχνευσης των φωτοδιόδων σε αδύναμα σήματα φωτός. Η ισοδύναμη ισχύς θορύβου μετρά την απόδοση θορύβου των φωτοδιόδων.
5. Πεδία εφαρμογής
Τα πεδία εφαρμογής των φωτοδιόδων είναι πολύ μεγάλα, συμπεριλαμβανομένων των ηλιακών κυψελών, των φωτοηλεκτρικών αισθητήρων, του φωτοηλεκτρικού ελέγχου και της φωτοηλεκτρικής ανίχνευσης. Στα ηλιακά κύτταρα, οι φωτοδίοδοι είναι υπεύθυνες για τη μετατροπή της φωτεινής ενέργειας σε ηλεκτρική ενέργεια. στους φωτοηλεκτρικούς αισθητήρες, οι φωτοδίοδοι χρησιμοποιούνται για την ανίχνευση αλλαγών στα φωτεινά σήματα. Στα συστήματα φωτοηλεκτρικού ελέγχου, οι φωτοδίοδοι μπορούν να πραγματοποιήσουν λειτουργίες όπως διακόπτες ελεγχόμενου φωτός και αντιστάσεις ελεγχόμενου φωτός. στον τομέα της φωτοηλεκτρικής ανίχνευσης, οι φωτοδίοδοι μπορούν να χρησιμοποιηθούν για εφαρμογές όπως η εμβέλεια λέιζερ και η μηχανική όραση.
Οπτική επικοινωνία: Στα συστήματα οπτικών επικοινωνιών, οι φωτοδίοδοι χρησιμοποιούνται για τη μετατροπή των φωτεινών σημάτων σε ηλεκτρικά σήματα για την ανίχνευση και την ενίσχυση των φωτεινών σημάτων.
Οπτοηλεκτρονική: Χρησιμοποιείται σε πεδία όπως η φασματική ανάλυση, η εμβέλεια λέιζερ και η οπτική απεικόνιση, όπως οι σωλήνες φωτοπολλαπλασιαστή και οι συστοιχίες φωτοδιόδου.
Φωτοηλεκτρική ανίχνευση: Σε πεδία όπως η ανίχνευση αερίων και οι φωτοηλεκτρικοί αισθητήρες, το φως ανιχνεύεται και μετράται από φωτοδίοδοι για τον εντοπισμό και τη μέτρηση των ουσιών-στόχων.
Φωτισμός: Οι φωτοδίοδοι μπορούν επίσης να χρησιμοποιηθούν σε εξοπλισμό φωτισμού όπως ηλιακούς συλλέκτες για τη μετατροπή της φωτεινής ενέργειας σε ηλεκτρική ενέργεια.
6. Επιλογή και σχεδιασμός κυκλώματος
Κατά την επιλογή φωτοδιόδων, είναι απαραίτητο να ληφθούν υπόψη παράμετροι όπως το υλικό, το εύρος μήκους κύματος απόκρισης, η ευαισθησία και το σκοτεινό ρεύμα της φωτοδιόδου. Ταυτόχρονα, οι φωτοδίοδοι συνήθως πρέπει να χρησιμοποιούνται με σχετικούς ενισχυτές (όπως οι ενισχυτές transimpeance TIA) για τη μετατροπή του ρεύματος σε χρήσιμα σήματα.
Στο σχεδιασμό κυκλωμάτων, οι φωτοδίοδοι συνήθως λειτουργούν υπό συνθήκες αντίστροφης πόλωσης για να βελτιώσουν την ταχύτητα απόκρισης και την ευαισθησία τους. Η απόδοση των φωτοδιόδων μπορεί να βελτιστοποιηθεί περαιτέρω με εύλογο σχεδιασμό παραμέτρων κυκλώματος όπως η τάση αντίστροφης πόλωσης και η αντίσταση φορτίου.
7. Έλεγχος θορύβου και παρεμβολών Ο θόρυβος σήματος των φωτοδιόδων είναι ένας σημαντικός παράγοντας που επηρεάζει την ακρίβεια και την αξιοπιστία του σήματος. Ο θόρυβος προέρχεται κυρίως από την τυχαία σκέδαση ζευγών ηλεκτρονίων-οπών και ηλεκτρονίων στη διαδικασία φωτοηλεκτρικής μετατροπής. Για τη μείωση του θορύβου και των παρεμβολών, μπορούν να ληφθούν τα ακόλουθα μέτρα:
Βελτιώστε την ευαισθησία των φωτοδιόδων: Βελτιστοποιώντας τη δομή και τα υλικά των φωτοδιόδων, βελτιώστε την απόδοση φωτοηλεκτρικής μετατροπής τους, μειώνοντας έτσι τον θόρυβο.
Μείωση της απόστασης μετάδοσης σήματος: Η μείωση της απόστασης μετάδοσης σήματος μπορεί να μειώσει την επίδραση του θορύβου.
Επιλογή κατάλληλου φίλτρου: Η χρήση φίλτρων όπως φίλτρα χαμηλής διέλευσης μπορεί να μειώσει τον θόρυβο και να βελτιώσει την ποιότητα του σήματος.
Βελτίωση ανάλυσης σήματος: Η αύξηση των παραμέτρων όπως ο ρυθμός δειγματοληψίας σήματος, ο αριθμός bit και η ανάλυση μπορεί να μειώσει την επίδραση του θορύβου στο σήμα.
8. Ανάλυση πλεονεκτημάτων και μειονεκτημάτων
Τα πλεονεκτήματα των φωτοδιόδων περιλαμβάνουν κυρίως υψηλή ευαισθησία, γρήγορη απόκριση και μεγάλο εύρος μηκών κύματος απόκρισης. Ωστόσο, οι φωτοδίοδοι έχουν επίσης ορισμένα μειονεκτήματα, όπως στενό γραμμικό εύρος, μεγάλη επίδραση θερμοκρασίας και μεγάλη επιρροή σκοτεινού ρεύματος. Αυτά τα μειονεκτήματα περιορίζουν σε κάποιο βαθμό την εφαρμογή φωτοδιόδων σε ορισμένα συγκεκριμένα πεδία.
9. Τεχνολογική Ανάπτυξη
Με τη συνεχή πρόοδο της επιστήμης και της τεχνολογίας, αναπτύσσεται και η τεχνολογία των φωτοδιόδων. Η έρευνα και ανάπτυξη νέων υλικών φωτοδιόδων και η βελτίωση των διαδικασιών κατασκευής έχουν βελτιώσει σημαντικά την απόδοση των φωτοδιόδων. Για παράδειγμα, οι φωτοδίοδοι πυριτίου έχουν χρησιμοποιηθεί ευρέως στους τομείς της επικοινωνίας και της τηλεπισκόπησης λόγω των πλεονεκτημάτων τους όπως η απόκριση υψηλής ταχύτητας, το χαμηλό σκοτεινό ρεύμα και η υψηλή αναλογία σήματος προς θόρυβο. Επιπλέον, με τη συνεχή ανάπτυξη της μικρο-νανοτεχνολογίας, οι μικροσκοπικές και ενσωματωμένες φωτοδίοδοι έχουν γίνει σταδιακά ένα καυτό θέμα έρευνας.
10. Συμπέρασμα
Συνοπτικά, οι φωτοδίοδοι, ως μια σημαντική οπτοηλεκτρονική συσκευή, διαδραματίζουν ζωτικό ρόλο στην ανάπτυξη της σύγχρονης επιστήμης και τεχνολογίας. Η υψηλή ευαισθησία, η γρήγορη απόκριση και το μεγάλο εύρος μήκους κύματος απόκρισης κάνουν τις φωτοδίοδοι να έχουν ευρείες προοπτικές εφαρμογής στους τομείς της φωτοηλεκτρικής μετατροπής, του φωτοηλεκτρικού ελέγχου, της φωτοηλεκτρικής ανίχνευσης κ.λπ. Με τη συνεχή πρόοδο της επιστήμης και της τεχνολογίας και την έρευνα και ανάπτυξη νέων υλικών, Η απόδοση των φωτοδιόδων θα βελτιωθεί περαιτέρω και η εφαρμογή τους σε μελλοντικούς τομείς της επιστήμης και της τεχνολογίας θα είναι πιο εκτεταμένη.
